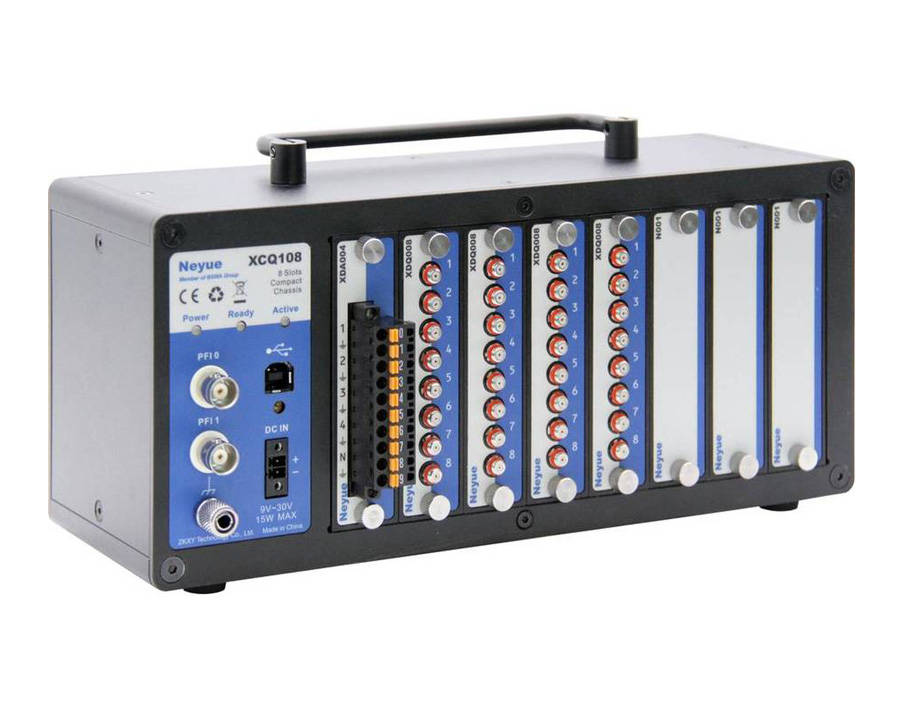

XCQ108 可擴展多通道數據采集系統
XCQ108 是中科新悅推出的一款新型可擴展多通道數據采集系統，可支持插入 8 塊模擬數據采集卡或模擬輸出卡，最多可創建 64 通道的多功能的組合測量儀器。機箱另帶有兩個通用輸入輸出 PFI 接口，可作為脈沖輸入或輸出之用，使用 USB 接口與計算機進行數據傳輸。
產品參數/ Product parameter
XCQ108 可支持XDQ004（四通道模擬采集）、XDQ008（八通道模擬采集）、XDA004（四通道模擬輸出）等，插入機箱的采集卡都支持板卡之間的數據同步采樣和輸出。
功能特點
● 可支持插入8塊模擬數據采集卡或模擬輸出卡，最多可實現64通道
● 機箱帶有兩個通用輸入輸出PFI接口
● 支持同步采集或輸出
● 便攜、小體積的緊湊型機箱
● 與計算機通過USB接口進行數據傳輸
應用范圍
● 聲陣列應用
● 其它多通道數據采集應用
| XCQ108技術參數 | |
| 板卡插槽數量 | 8 |
| 機箱PFI |
最大輸入輸出頻率：1 MHz，接口：BNC；輸入高閾值：>2.3 V， 輸入低閾值：<0 8="" 20="" v="" vpk="">3.4 V， 輸出低電壓：<0.8 V，最大輸出電流：±8 mA |
| USB接口1 | USB-Type B，符合USB 2.0 High-Speed |
| 供電方式 | 外接直流供電9 V~30 V（15 W最大） |
| 操作環境 | 溫度：-10°C~50°C，濕度：5%~95%RH（無冷凝） |
| 尺寸 | W260 x H155 x D110 |
| 重量 | 0.9kg（空機箱） |
| 注1： | 如使用USB HUB連接XCQ108和計算機，應保證HUB可靠供電。 |
| XDQ004技術參數 | |
| 輸入通道 | 4通道同步采樣 |
| 輸入接口 | BNC，ICCP供電（2mA/21V）和AC/DC切換（軟件控制） |
| 自生噪聲 | 30dBA（參考靈敏度：50mV/Pa） |
| 輸入頻響范圍 | 2Hz~20kHz（±0.5dB，輸入采樣率51.2kHz） |
| 輸入動態范圍 | 101dB |
| AD分辨率 | 24位 |
| 最大輸入電壓 | ±5Vpk |
| 供電方式 | 專用總線供電 |
| 操作環境 | 溫度：-10°C~50°C，濕度：5%~95%RH（無冷凝） |
| XDQ008技術參數 | |
| 輸入通道 | 8通道同步采樣 |
| 輸入接口 | BNC，ICCP供電（2mA/21V）和AC/DC切換（軟件控制） |
| 自生噪聲 | 25dBA（參考靈敏度：50mV/Pa） |
| 輸入頻響范圍 | 2Hz~20kHz（±0.5dB，輸入采樣率51.2kHz） |
| 輸入動態范圍 | 106dB |
| AD分辨率 | 24位 |
| 最大輸入電壓 | ±5Vpk |
| 供電方式 | 專用總線供電 |
| 操作環境 | 溫度：-10°C~50°C，濕度：5%~95%RH（無冷凝） |
| XDA004技術參數 | |
| 輸出通道 | 4通道模擬輸出 |
| 輸出接口 | 10-pin可拆卸端子連接器（螺釘固定） |
| 輸出噪聲 | 更新率100 kS/s：600 uVRMS，不更新時：260 uVRMS |
| 輸出壓擺率 | 4 V/us |
| 輸出建立時間（100pF負載） | 20 us |
| DA分辨率 | 16位 |
| 最大輸出電壓 | ±10 Vpk |
| 最大輸出電流 | ±1 mA每通道 |
| 輸出阻抗 | 2 Ω |
| 供電方式 | 專用總線供電 |
| 操作環境 | 溫度：-10 °C~50 °C，濕度：5%~95% RH（無冷凝） |
